Joule Thief

Merhaba,

1,5 voltluk pil ile bir led yanarmı ? Hayır çünkü bir led diyodun çalışma gerilimi 1,5 volttan yüksektir bu nedenle bir pil led’i iletime geçiremediği için yanmayacaktır.

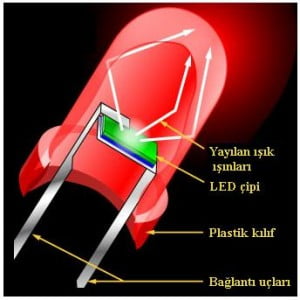

LED’lerin Çalışma Gerilimleri :

1. Kırmızı LED yaklaşık 1,8V-15mA
2. Sarı LED yaklaşık 2V-15mA
3. Yeşil LED yaklaşık 2,2V-15mA
4. Mavi ve Beyaz LED yaklaşık 3.6V-20mA

Şimdi gelelim devremize ;

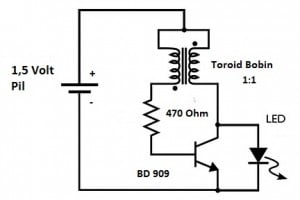

Yukarıdaki devre ile bir LED ‘i 1.5 Voltluk pil ile çalışma gerilimine ulaştırabiliriz. gerelki malzemelerimiz :

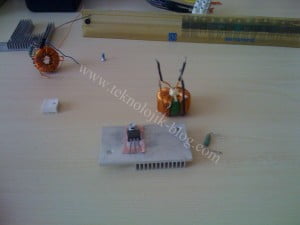

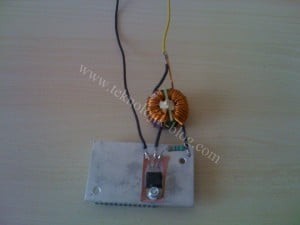

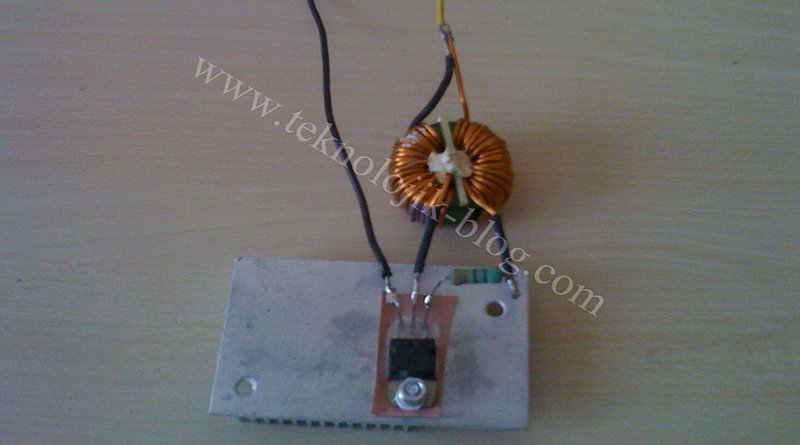

cok basit elemanlarla bunu yapabiliyoruz…

Devreye gerilim verildiğinde Transistorun Collector ile Emiter arasında Toroit Trafonun oluşturduğu elektromanyetik akım sonucu giriş geriliminden daha fazla bir gerilim elde edilmektedir.

Çok basit bir düzenekle 12 voltluk bir gerilimle tasarruflu ampulleri bile çalıştırabilirsiniz. Toroid trafonun oranlarıyla oynamanız yeterlidir.

Teşekkürler,

teknolojik-blog.Com
Aziz Ozdemiroglu
