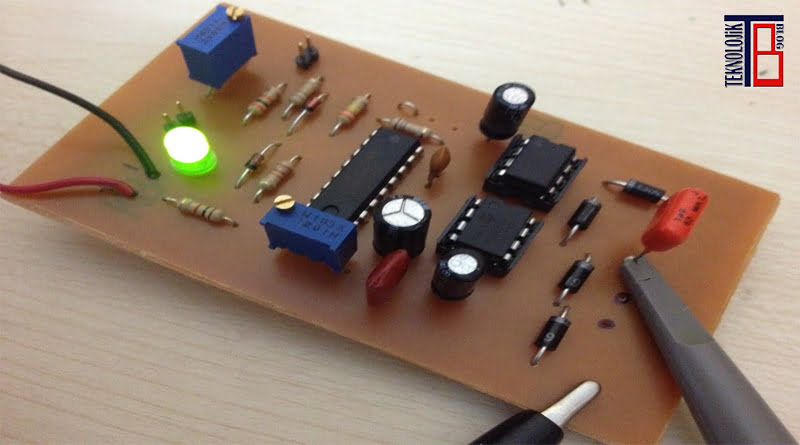

4046 Inverter Osilatör

Merhaba,

Bu yazıda 4046 hazırlamış olduğum bir devreyi tüm aşamaları ve devrenin çıkış grafiklerini paylaşacağım.

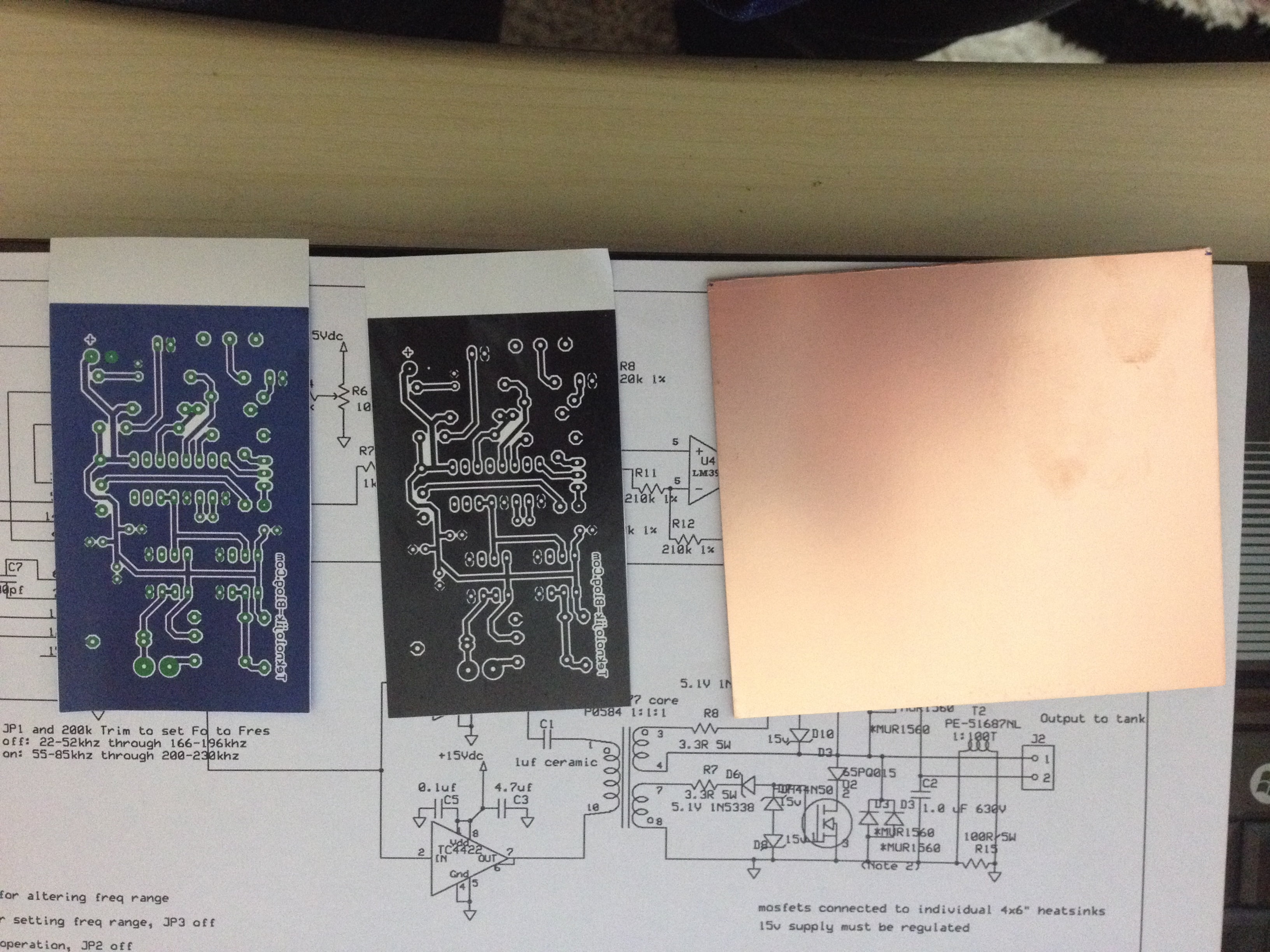

Öce çizimler

IMG_3494

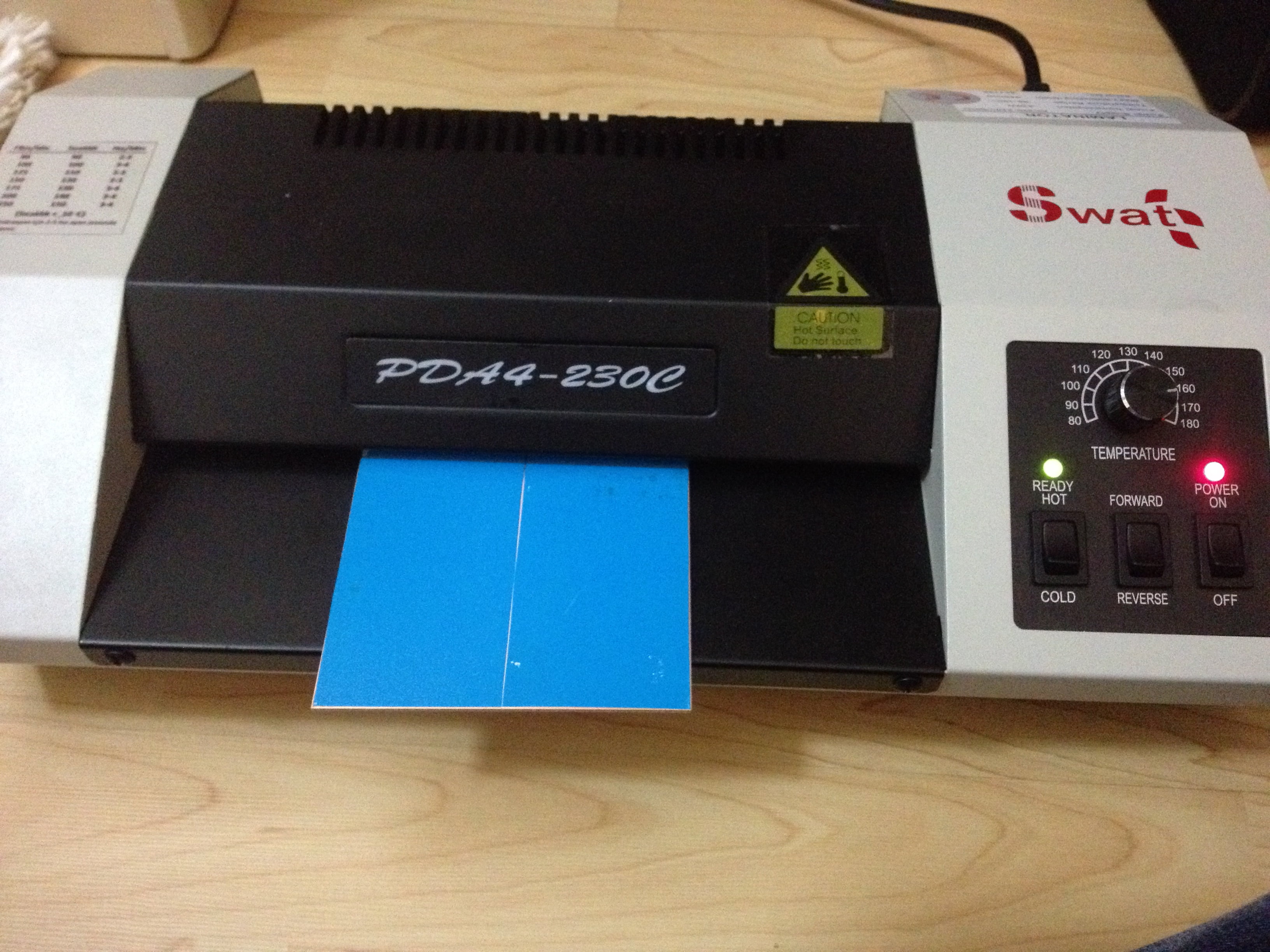

PCB basımı için Laminatör kullanıyorum mükemmel toner transferi için vazgeçilmez bir alet :)

IMG_3495

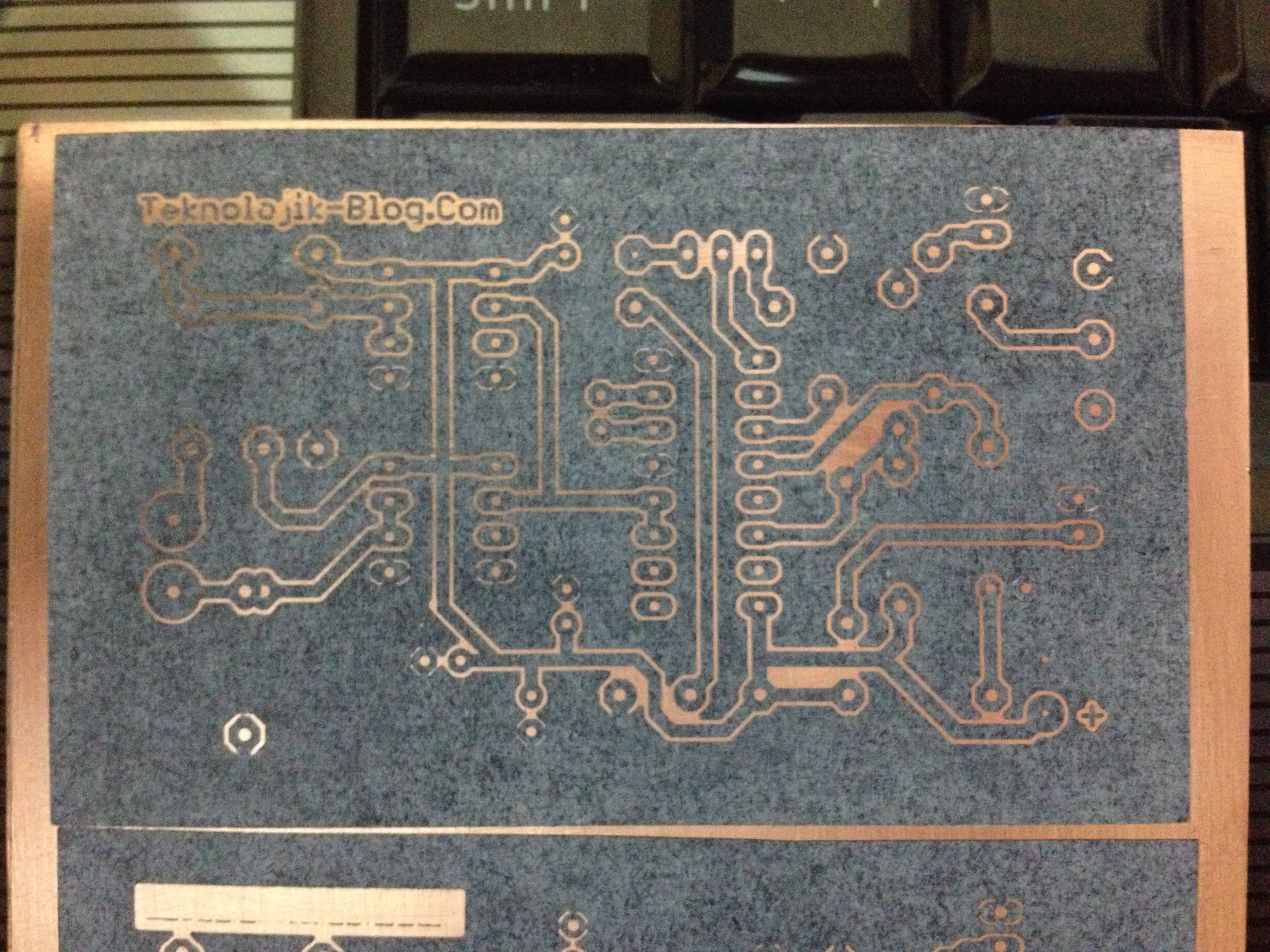

IMG_3500

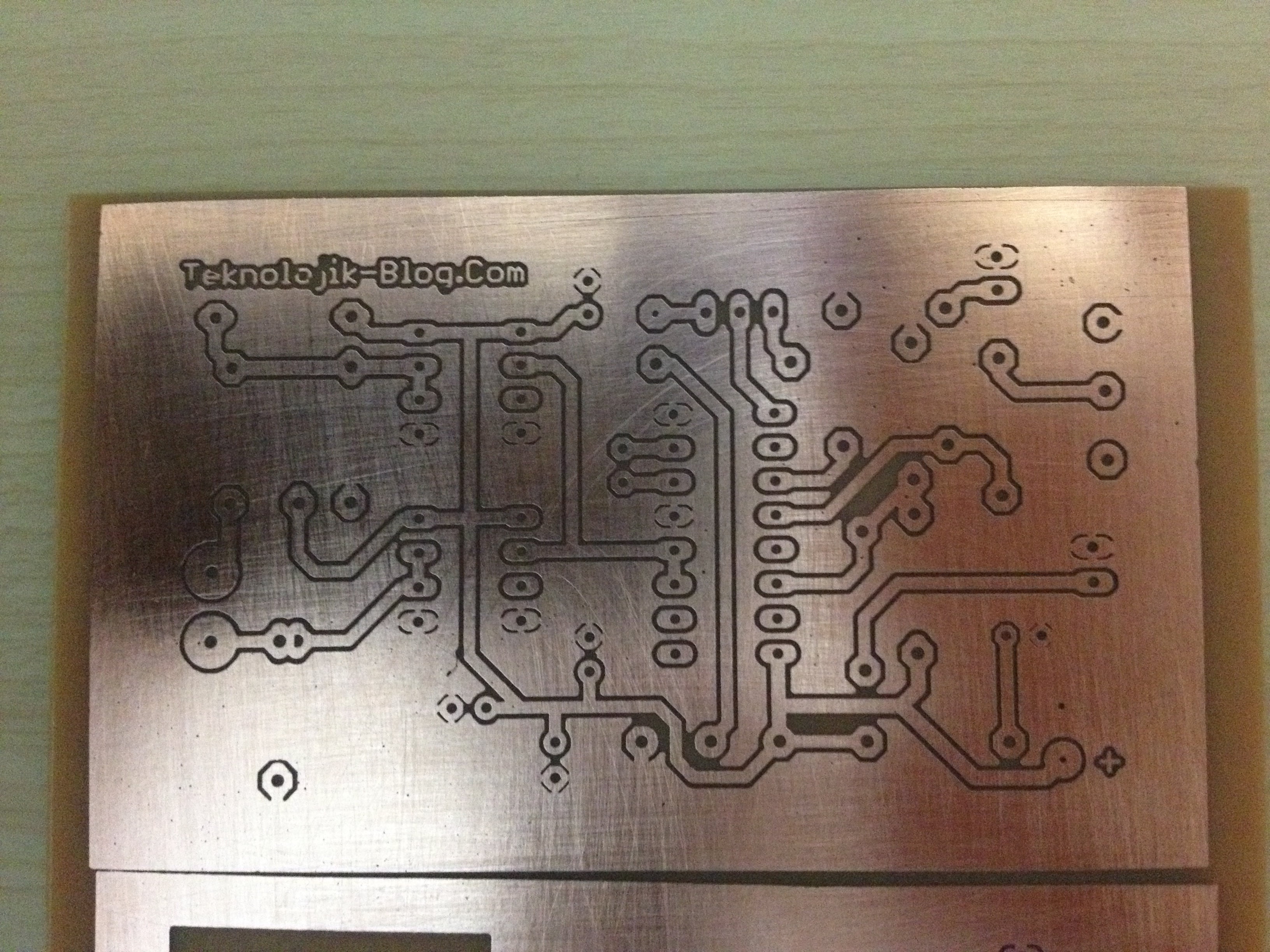

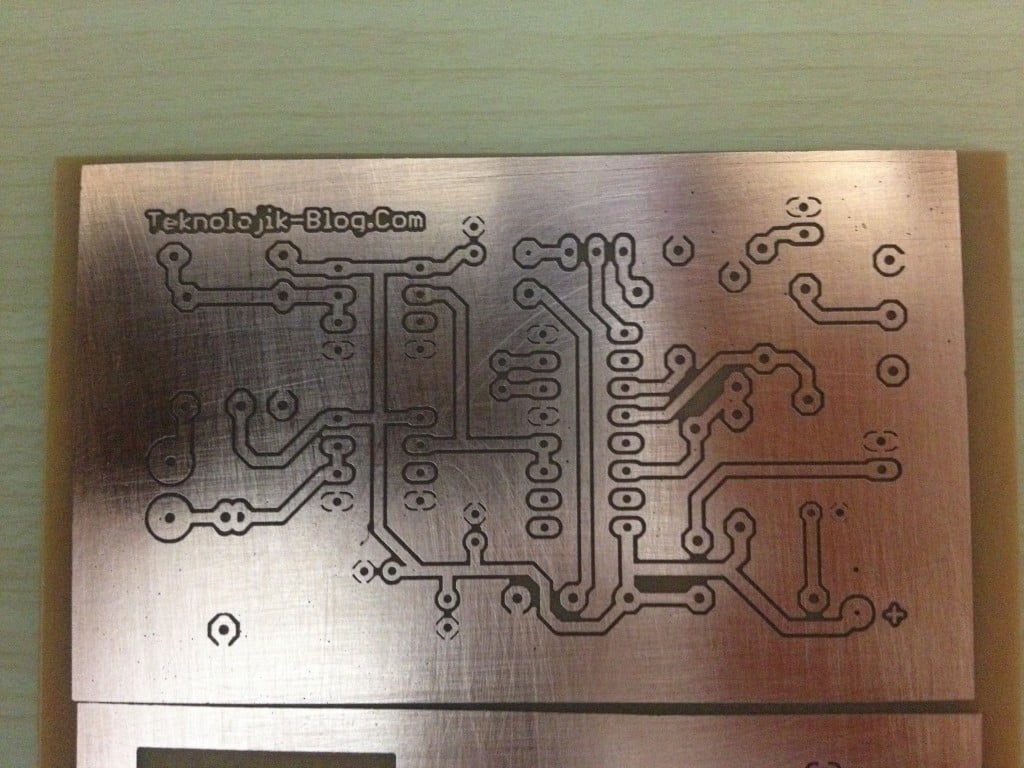

IMG_3504

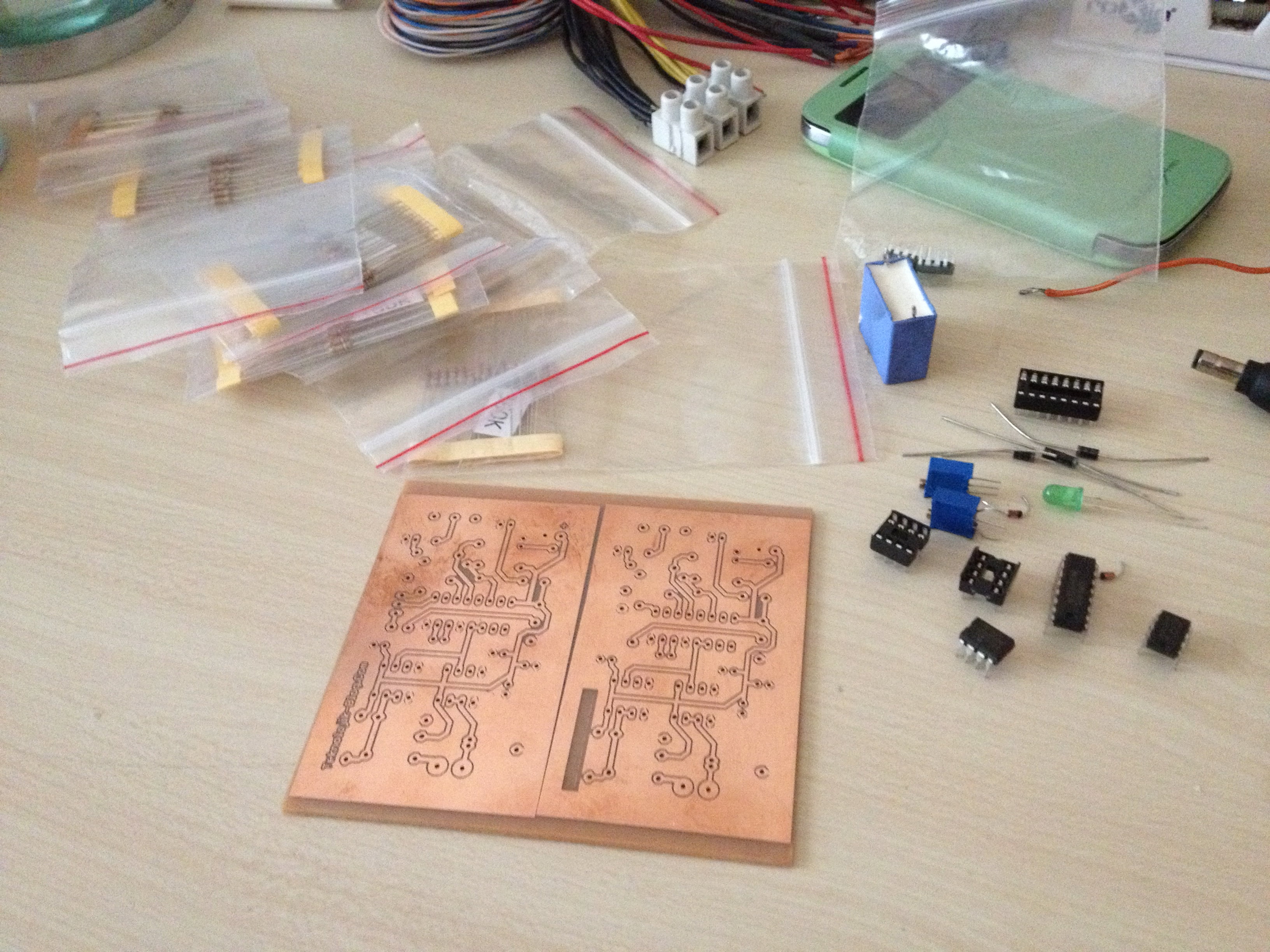

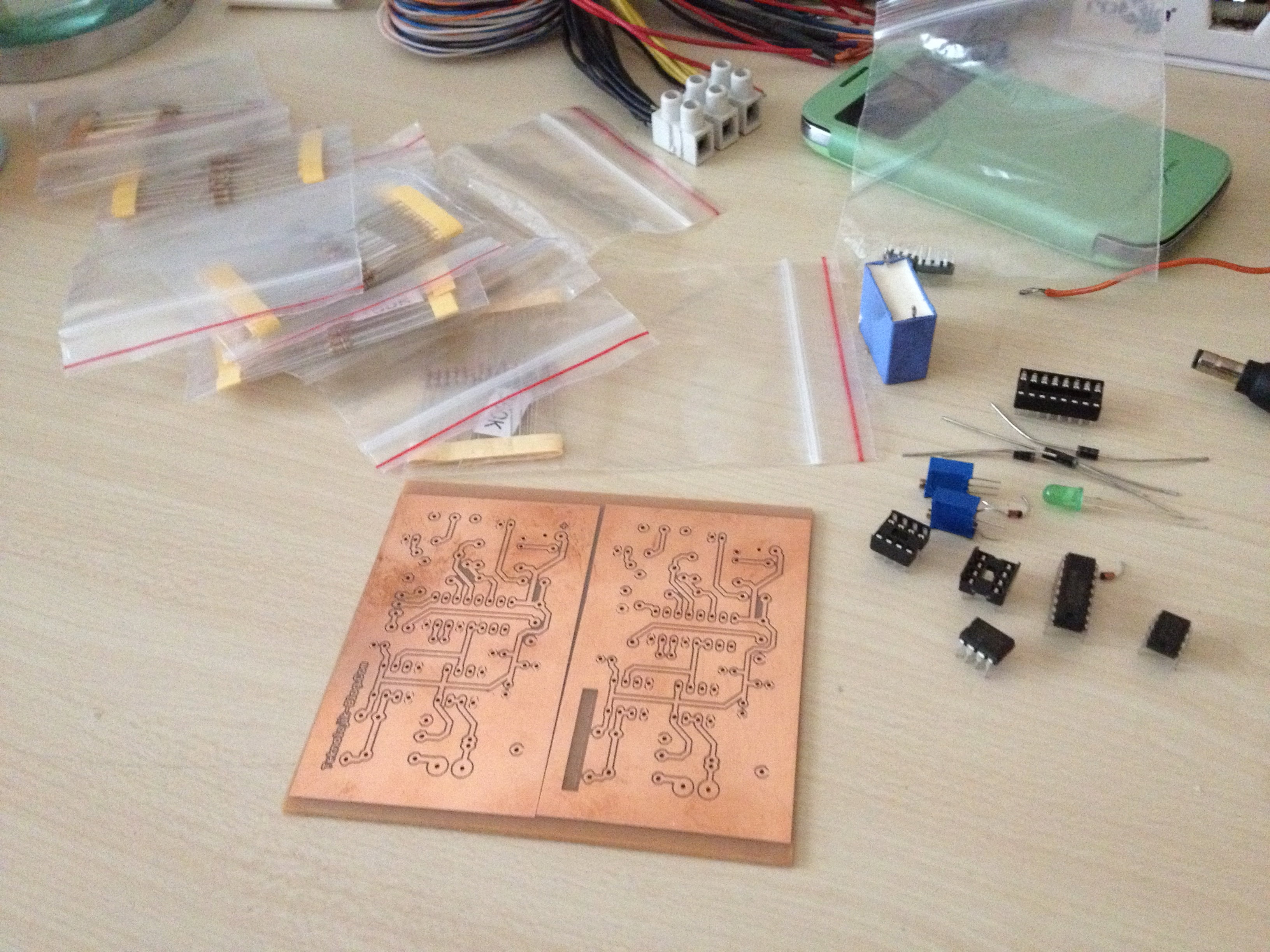

Şimdi Montaj Zamanı…

IMG_3506

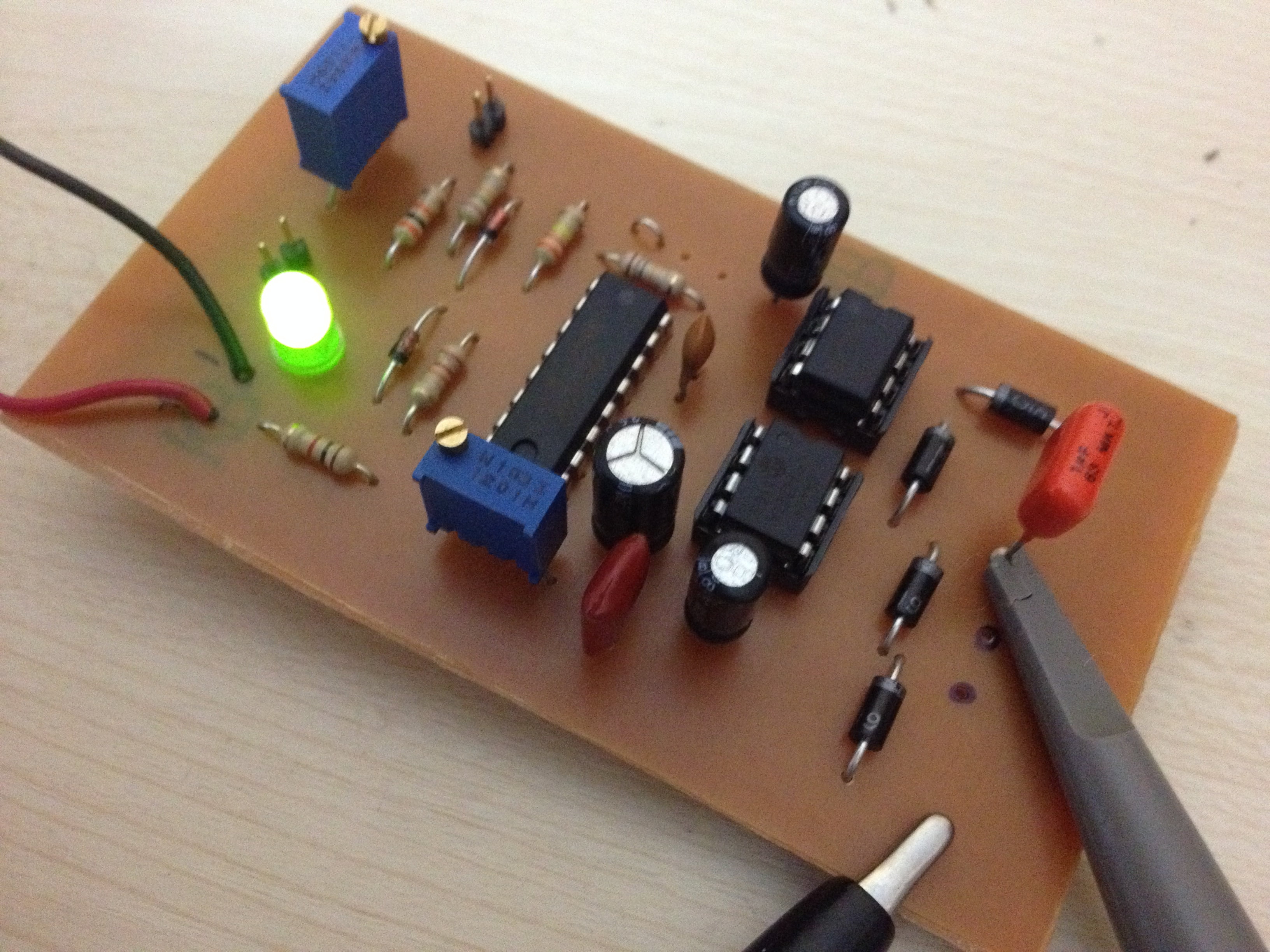

Vee devremiz hazır. Çalıştırıp düzgün sinyal üretiyormu bir bakalım.

IMG_3508

Çalışıyormu bir bakalım.

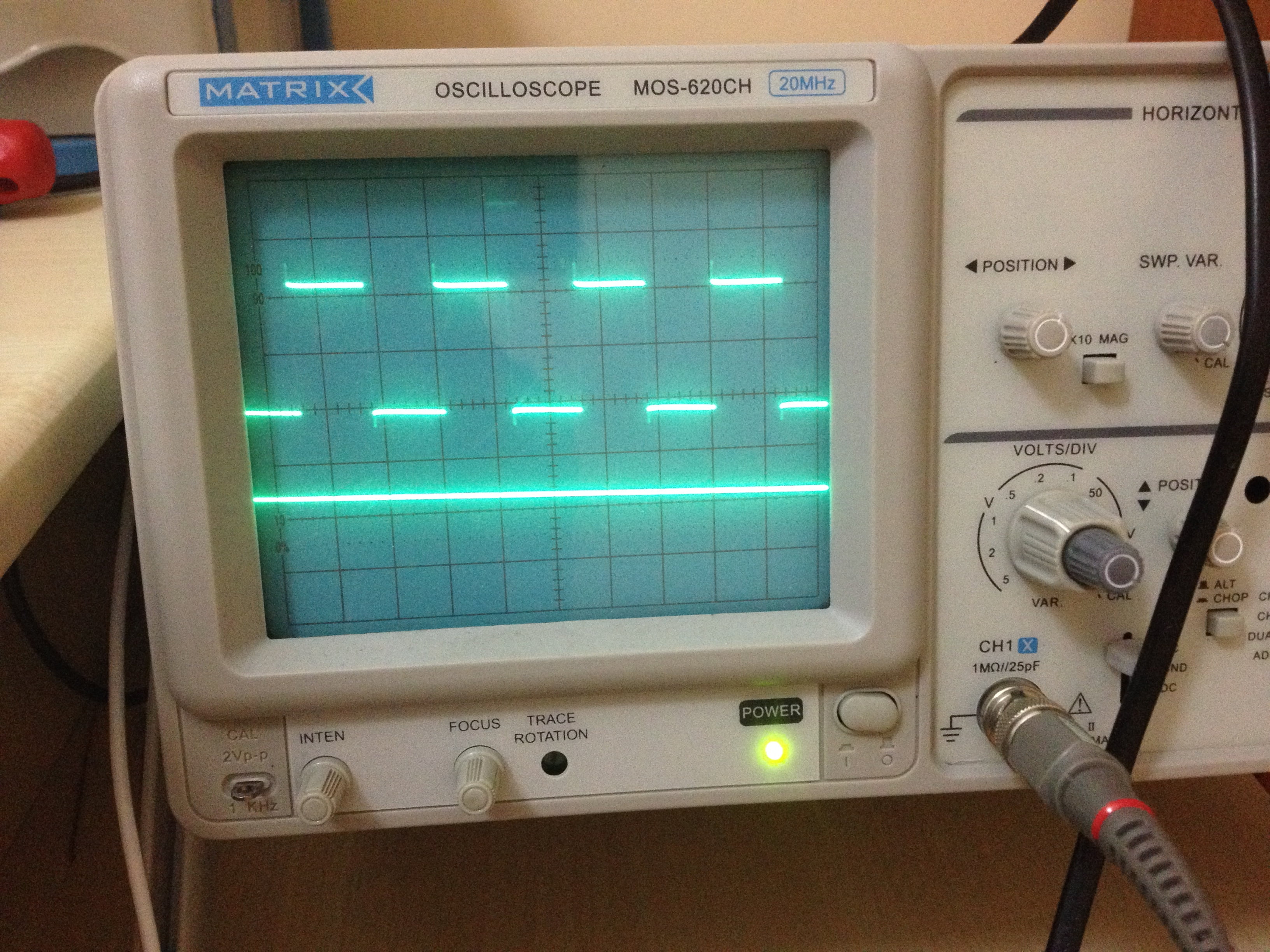

IMG_3509

Evet gayet güzel çalışıyor… devre 38 – 170 Khz. arası çalışıyor bu aralık 90 – 250 Khz ye çıkarlabiliyor bunun için Jumper kısadevre ediliyor. Fakat benim bu devrede çalışacağım frekans 38 ile 100 Khz arası olucak.

Devre çıkışları 2 adet Mosfet Driver entegresi ile tamamlanmıştır. Orijinal entegreleri bulamadığım için uydurmak zorunda kaldım. Karaköyde iki günlük arayışın ardından entegreleri yurtdışından sipariş etmek zorunda kaldım gerçi daha ucuza geldi bu durum sadece devrenin bitme süresini uzattı.

Devre 220 voltluk bir inverter çıkışını beslemek için dizayn edilmiştir. Devre ile İnverter katı arasında Toroid GDT bulunmaktadır. GDT ler hakkındaki deneyimlerimi burada paylaştım. İnverter çıkışı Toroid transformatör ile 4046 PLL girişine verilerek Faz kilitlemesi sağlanmaktadır.

Teşekkürler,

Aziz Ozdemiroglu
Teknolojik-Blog.Com
