3 Faz DC Doğrultucu ( Rectifier )

3 Fazlı Rüzgar Türbini için doğrultucu.

Bilindiği Üzere rüzgar jeneratörler AC akım üretir ve üretilen akım genelde yıldız veya delta bağlantıya sahip bobinler aracılığı ile üretilirler. Ben kendi Rüzgar Jeneratörümde 9 adet bobini yıldız bağlayarak 3 fazlı AC gerilim etdeceğim.

Rüzgar Jeneratöründe üretilen gerilimi direkt olarak elektronik cihazlara bağlayarak kullanamayız bunun nedeni hem rüzgar hızına göre değişkenlik göstermesidir. Bunun için jeneratörde üretilen gerilim önce bir Rectifier DC dönüştürücü ile doğru akıma çevrilir ve bir jarj kontrol devresi aracılığı ile Akü Grubuna girilir. Jeneratör eküleri jarj eder aküler ise Evlerimizde kullandığımız gerilimi eldeetmek için bir inverter yardımı ile 50 Hz 220 Voltluk gerilim üretilir.

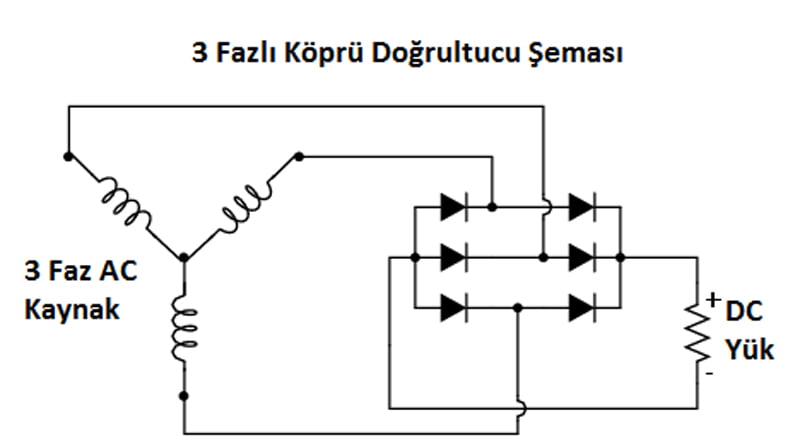

Evet 3 FAzlı yıldız bağlantıyı DC gerilime dönüştürmek için çok basit bir devre aşağıda verilmiştir. 6 adet diyot aynı köprü bağlantıda olduğu gibi arka arkaya bağlanarak elde edilen basit bir dönüştürücüdür.



Bu da Köprü diyorlar ile yapılmış versiyonu
